Befestigung von Rohrleitungen

Allgemeine Regelungen und Anforderungen

Please enter alternative text here (optional)

Halterungen für Kabel und Kabelkanäle werden meist an der Tunnelauskleidung befestigt. Diese Systeme werden auch in technischen Räumen, Luft- oder Wasseraufbereitungsanlagen und Sicherheitstunneln eingesetzt.

Das Material der Befestigungssysteme variiert je nach Umgebung, in der sie installiert sind, und den gesetzlichen Anforderungen im Bereich der Korrosion. Sie sind in verzinktem, feuerverzinktem Stahl und Edelstahl A4 erhältlich.

ANFORDERUNGEN AN VERANKERUNGEN VON KABEL- UND ROHRSYSTEMEN

Grundsätzlich ist das Befestigungsmittel in Abhängigkeit von der Art der Einwirkung als auch von der Nutzungsdauer zu wählen. Es ergeben sich hieraus folgende Anforderungen:

Zugelassenes System (ETA)
Bemessungssoftware inkl. Dokumentation
Brandbeanspruchung - Projektspezifische Brandlastkurve
Erdbeben
Schock
Schnelles und sicheres Setzen
Rückbau des Verankerungselements möglich / Wiederverwendbarkeit
Besondere Anforderung bei der Installation (staubfrei, Bohrverfahren)
Je nach nationalen Gegebenheiten wird feuerverzinkt, A4 oder HCR gefordert.
Bohrlochversiegelung
Flexibilität des Systems

Bemessung / Normative Regelungen

Bemessung für statische und quasi-statische Belastung nach EN 1992-4
Bemessung für Ermüdungsbeanspruchung nach EN 1992-4 (Annex D) oder EOTA TR061
Bemessung für Erdbebenbeanspruchung nach EN 1992-4
Qualifizierung nach EAD 330232-00-0601 (mechanische Dübel)
Qualifizierung nach EAD 330499-00-0601 (chemische Dübel)
Qualifizierung nach EAD 330250-00-0601 (Ermüdungsbeanspruchung)
Brandkurven unterschiedlich in verschiedenen nationalen Standards (ISO 834, HCM, RWS, ZTV-ING)
Schockbeanspruchung nach BZS Prüfrichtlinie

Das optimale Verankerungselement für Kabel- und Rohrbefestigungen

HVU TZ + HAS-RTZ oder HAS-HCR-TZ

ETA-98/0001
Bemessungssoftware Profis Engineering inkl. Dokumentation
Brandlastkurven: ISO 834 und ZTV-ING
Erdbeben für Kategorien C1 und C2
Prüfbericht für Schockbeanspruchung nach BZS Richtlinie
Sicheres Setzen mit Hilti SafeSet Technologie
Rückbau des Verankerungselements nicht möglich
Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
Material A4 und HCR (1.4529) verfügbar
Bohrlochversiegelung nicht möglich

Zum Produkt HVU TZ

Zum Produkt HAS-RTZ

Zum Produkt HAS-HCR-TZ

HVU2+ HAS-U A4

ETA-16/0515
Bemessungssoftware Profis Engineering inkl. Dokumentation
Brandlastkurven: ISO 834 und ZTV-ING
Erdbeben für Kategorie C1 und C2
Schnelles Setzen ohne Injektionssysteme
Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
Material A4 und HCR (1.4529) verfügbar

Zum Produkt HVU2

Zum Produkt HAS-U A4

HY200-A + HAS-U A4 oder HIT-Z

ETA-11/0493, ETA-12/0006, ETA-11/0492
Bemessungssoftware Profis Engineering inkl. Dokumentation
Brandlastkurven: ISO 834 und ZTV-ING
Erdbeben für Kategorien C1 und C2
Prüfbericht für Schockbeanspruchung nach BZS Richtlinie
Sicheres Setzen mit Hilti SafeSet Technologie
Rückbau des Verankerungselements nicht möglich

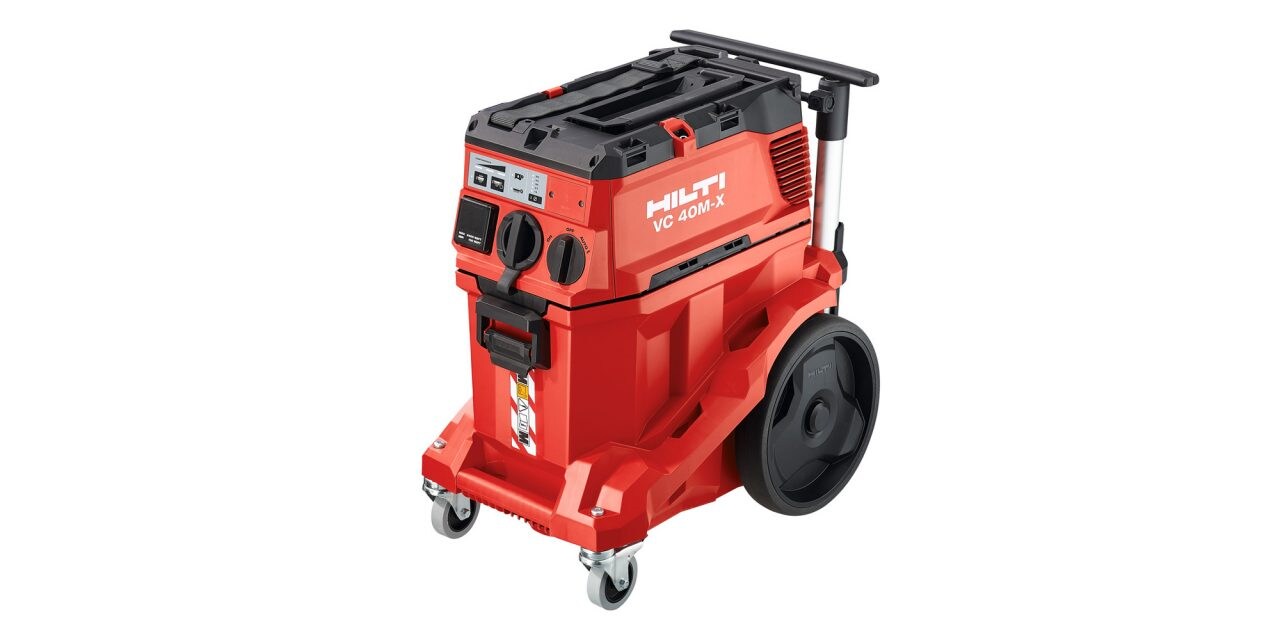

Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1), Automatische Bohrlochreinigung mit den Hohlbohrern TE-CD und TE-YD in Kombination mit Hilti Staubabsaugern, in Verbindung mit der Ankerstange HIT-Z keine Bohrlochreinigung mehr erforderlich
Material A4 und HCR (1.4529) verfügbar
Bohrlochversiegelung möglich

Zum Produkt HY200-A V3

Zum Produkt HAS-U A4

Zum Produkt HIT-Z

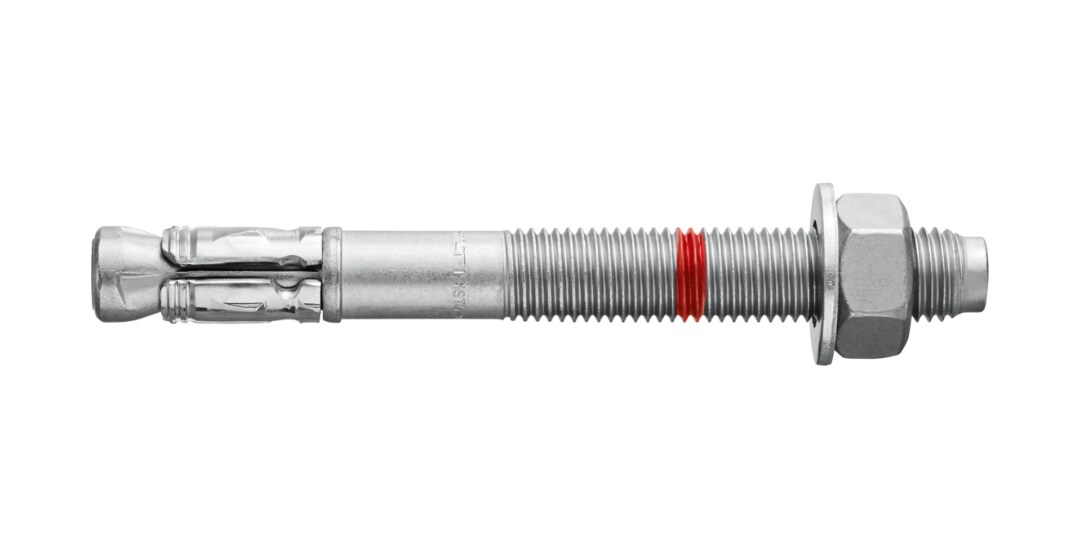

HST3-R

ETA-98/0001
Bemessungssoftware Profis Engineering inkl. Dokumentation
Brandlastkurven: ISO 834 und ZTV-ING
Erdbeben für Kategorien C1 und C2
Prüfbericht für Schockbeanspruchung nach BZS Richtlinie

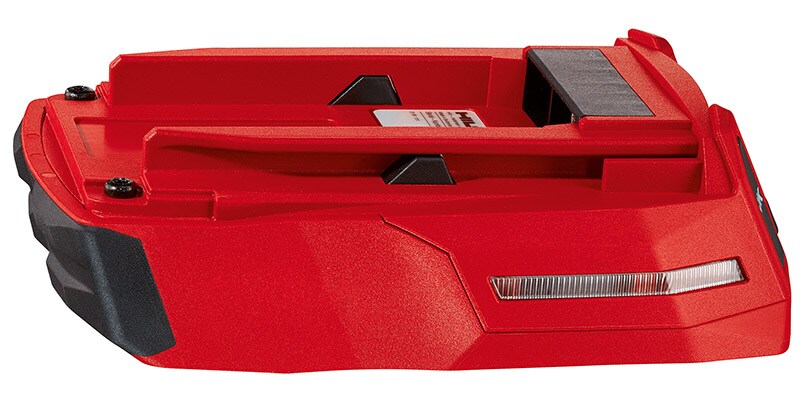

Schnelles Setzen mit AT tool, Sicheres Setzen mit Hilti SafeSet Technologie
Rückbau des Verankerungselements nicht möglich
Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
Material A4 und HCR (1.4529) verfügbar
Bohrlochversiegelung nicht möglich

Zum Produkt HST3-R

Zum Produkt HST-HCR

HUS2-H

ETA-08/0307
Bemessungssoftware Profis Engineering inkl. Dokumentation
Brandlastkurve: ISO 834 und ZTV-ING
Technische Beurteilung für Ermüdungsbeanspruchung entsprechend technischer Daten nicht möglich
Erdbeben für Kategorie C1
nicht für Schockbeanspruchung getestet
Schnelles Setzen mit Hilti Schlagschrauber
Demontage der Wandverkleidung möglich
Rückbau des Verankerungselements möglich
Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
Material A4 verfügbar
Bohrlochversiegelung nicht möglich

Zum Produkt HUS2-H

Installationssysteme

MQ Installationssysteme

Bemessungssoftware Profis Installation inkl. Dokumentation
Brand- und Schock-Bemessung möglich mit ingenieurstechnischer Beurteilung durch Hilti
Seismik - ingenieurstechnische Beurteilung durch Hilti möglich
Wiederverwendbarkeit
Verfügbar in galvanisch verzinkt, feuerverzinkt sowie A2 / A4
Ideal für Sicherheitsstollen, technische Räume und Zentralen.
Fixpunkte und Gleitpunkte verfügbar zur Verformungskontrolle von Rohrleitungen
Flexibilität bei Montage und Planung
Vorfabrikation möglich
Kein Schweissen

Zum Produkt MQ

MI Installationssysteme

CE marking mit EN 1090 bis EXC2
Bemessungssoftware Profis Installation inkl. Dokumentation
Seismik - ingenieurstechnische Beurteilung durch Hilti möglich
Brand- und Schock-Bemessung möglich mit ingenieurstechnischer Beurteilung durch Hilti
