Anwendungen im Tunnelbau
Temporary cables and pipes

Temporäre Kabel- und Rohrbefestigungen

Allgemeine Regelungen und Anforderungen

Please enter alternative text here (optional)

Hoch- und Niederspannungskabel, Wasser- und Druckluftleitungen, die für die Tunnelarbeiten benötigt werden, müssen vorübergehend an den Tunnelwänden befestigt werden. Insbesondere in langen Tunneln sowie Tunneln, die mit TBM-Vortrieb erstellt werden, ist die vorübergehende Installation in der Regel sehr umfangreich.
In der Regel werden spezielle Halterungen mit mehreren Haken verwendet.

Anforderungen an Verankerungen von Temporäre Kabel- und Rohrbefestigungen

Zugelassenes System (ETA)
Bemessungssoftware und Dokumentation notwendig
Aufgrund der zeitlich begrenzten Verwendung kann in der Regel auf ein verzinktes Befestigungsmittel zurückgegriffen werden. Bestimmte Anforderungen liegen in der Regel für diese Anwendung hinsichtlich der Befestigungsmittel nicht vor.
Zur Vermeidung von Rostfahnen kann A4 gefordert werden
Schnelles und sicheres Setzen

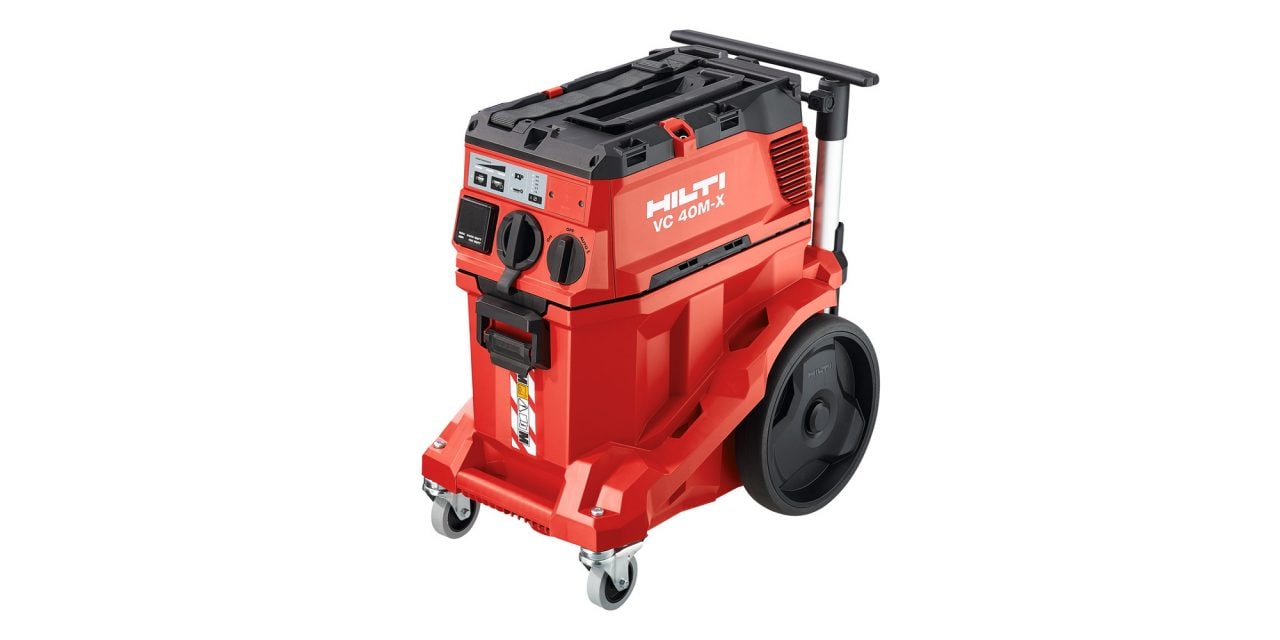

Besondere Anforderung bei der Installation (staubfrei, Bohrverfahren)
Bohrlochversiegelung

Bemessung / Normative Regelungen

Bemessung für statische und quasi-statische Belastung nach EN 1992-4 möglich, aber in der Regel für temporäre Befestigungen nicht gefordert.

Das optimale Verankerungselement für temporäre Kabel- und Rohrbefestigungen

HUS4-H 6/8/10

ETA-18/1160
Bemessungssoftware Profis Engineering inkl. Dokumentation

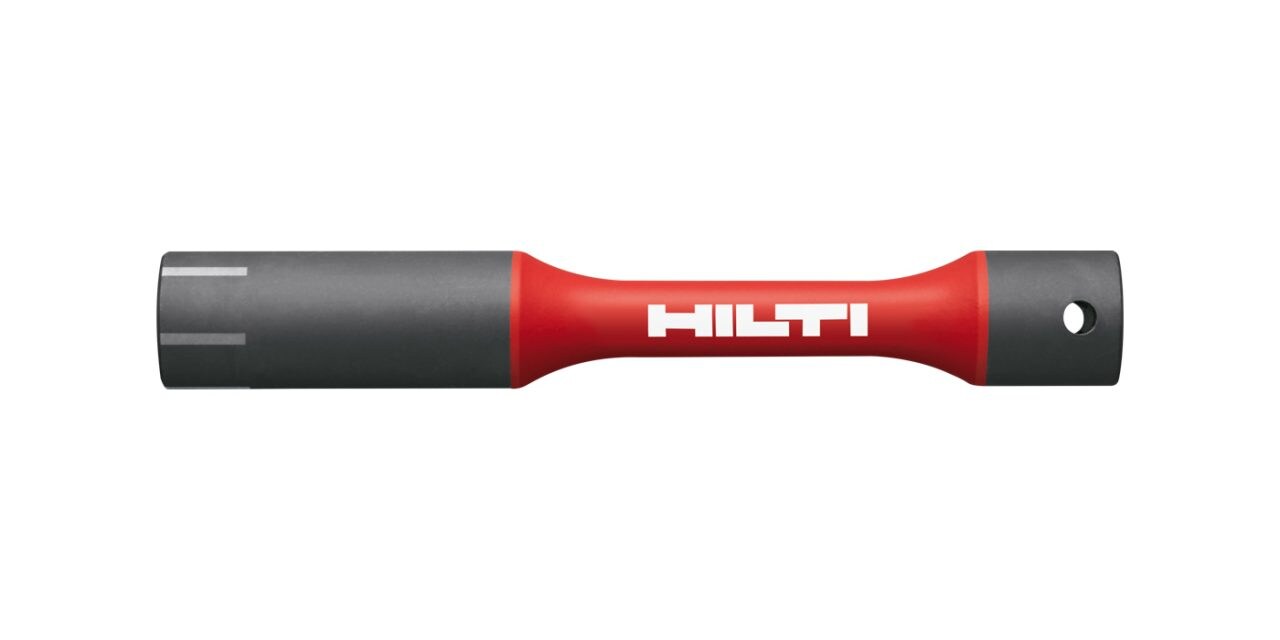

Justierbare Schraube, schnelles Setzen mit Schlagschrauber, sofortige Belastung
Geeignet für hammergebohrte Löcher
A4 als HUS-HR verfügbar, HUS3 mit Multilayer Coating verfügbar (HUS HF)
Bohrlochversiegelung nicht möglich

Zum Produkt

HSA-R (M16, M20)

ETA-11/0374 (nur ungerissener Beton)
Bemessungssoftware Profis Engineering inkl. Dokumentation
Schnelles Setzen mit AT tool, Hilti SafeSet Technologie
Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
Material A2, A4 und verzinkt verfügbar
Bohrlochversiegelung nicht

Zum Produkt

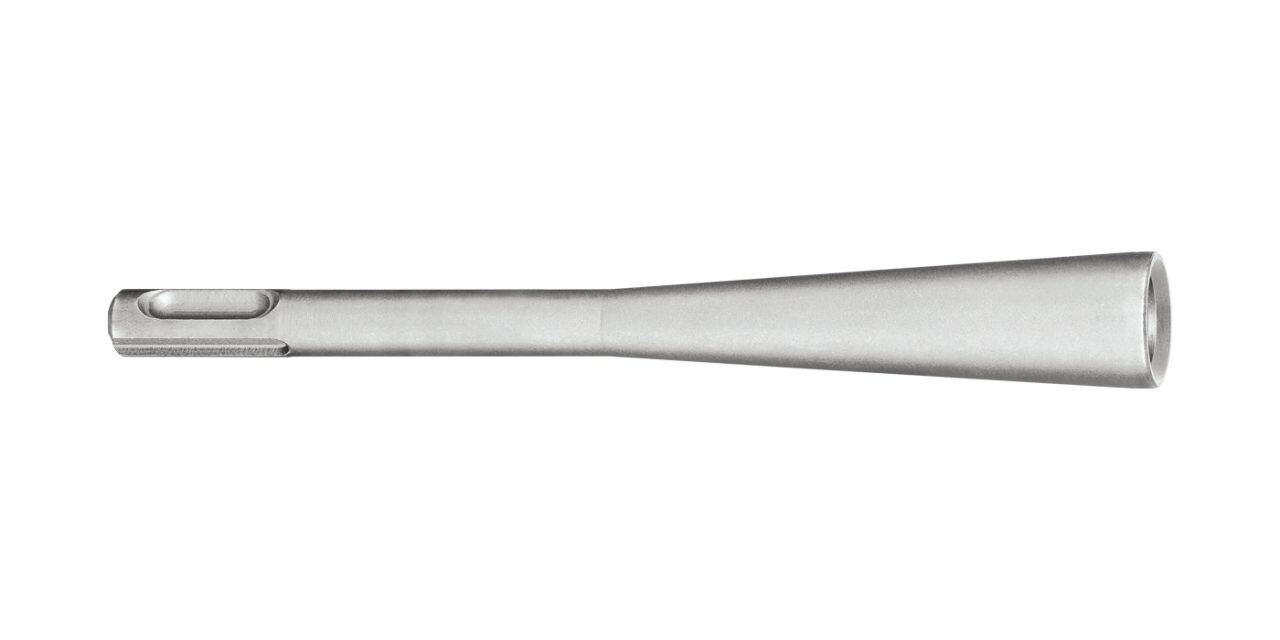

HVU2+ HAS-U A4

ETA-16/0515
Bemessungssoftware Profis Engineering inkl. Dokumentation
Brandlastkurven: ISO 834 und ZTV-ING
Erdbeben für Kategorie C1 und C2
Schnelles Setzen ohne Injektionssysteme
Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
Material A4, verzinkt und HCR (1.4529) verfügbar

Zum Produkt HVU2

Zum Produkt HAS-U A4

Installationssysteme

MQ Installationssysteme

Bemessungssoftware Profis Installation inkl. Dokumentation
Brand- und Schock-Bemessung möglich mit ingenieurstechnischer Beurteilung durch Hilti
Seismik - ingenieurstechnische Beurteilung durch Hilti möglich
Wiederverwendbarkeit
Verfügbar in galvanisch verzinkt, feuerverzinkt, A2 / A4
Ideal für Sicherheitstollen, technische Räume und Zentralen.
Fixpunkte und Gleitpunkte verfügbar zur Verformungskontrolle von Rohrleitungen
Flexibilität bei Montage und Planung
Vorfabrikation möglich
Kein Schweissen

Zum Produkt MQ

MI Installationssysteme

CE marking mit EN 1090 bis EXC2
Bemessungssoftware Profis Installation inkl. Dokumentation
Seismik - ingenieurstechnische Beurteilung durch Hilti möglich
Brand- und Schock-Bemessung möglich mit ingenieurstechnischer Beurteilung durch Hilti
Wiederverwendbarkeit
Feuerverzinkt EN ISO 1461
Hohe Lasten
Flexibilität bei Montage und Planung
Vorfabrikation möglich
Kein Schweissen

Zum Produkt MI

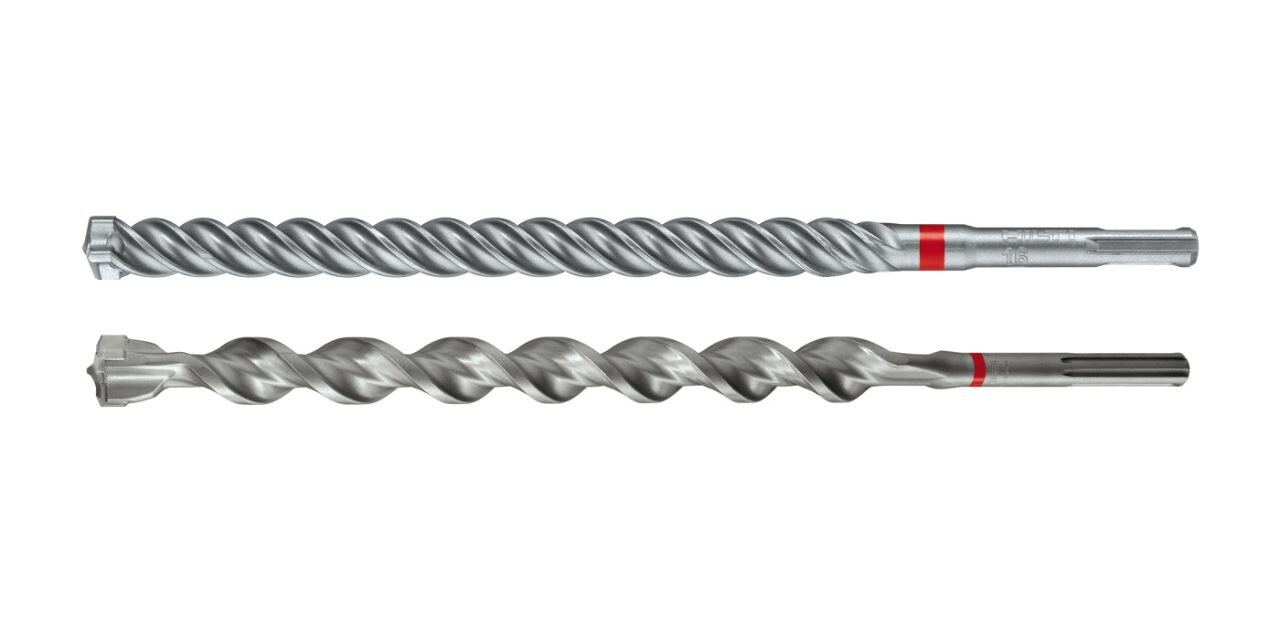

Bohren und Aufrauen

TE 30 – A36

Akku-Bohrhammer mit 36 V für überlegene Leistung

Zum Produkt

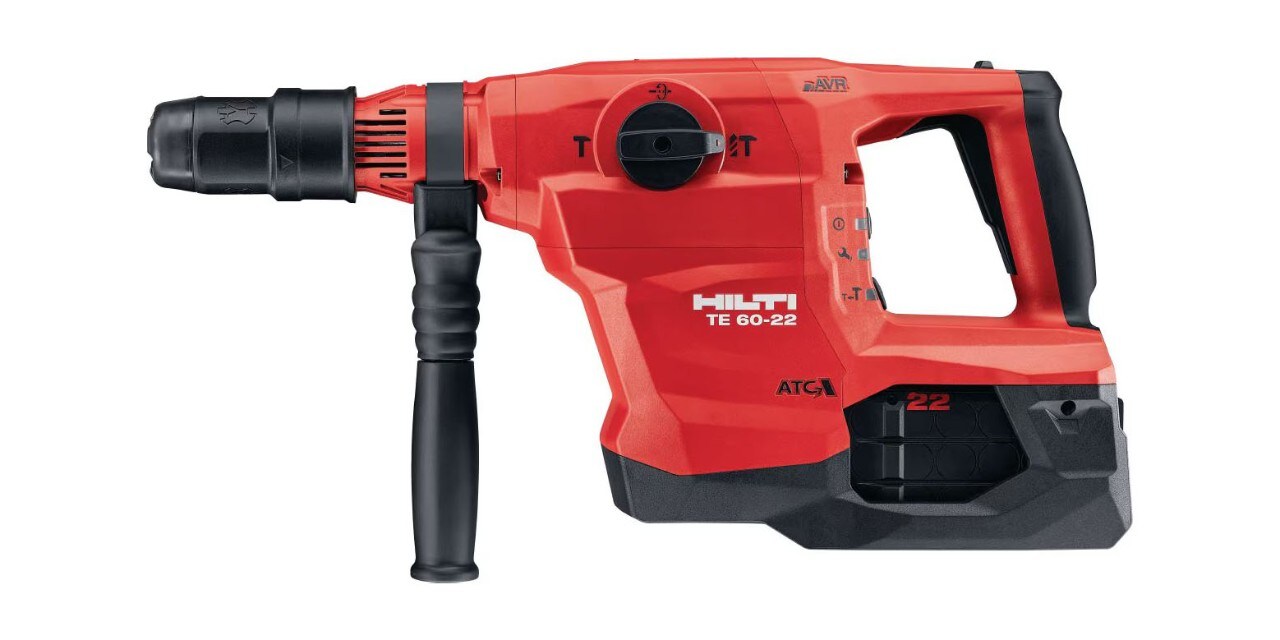

TE 60 – A36

SDS Max Akku-Kombihammer mit Aktiver Vibrationsreduktion (AVR) und elektronischer Schnellabschaltung ATC (Active Torque Control) für schwere Bohr- und Meißelarbeiten in Beton

Zum Produkt
