SICHERHEIT IM BRANDFALL
EAD Bemessungsrichtlinie und rechtliche Grundlagen für Unterkonstruktionen in der Installationstechnik
Vorstellung von Hilti Brandschutztechnik
Wichtige Links
Feuer breitet sich typischerweise in nur 5 Minuten in einem Gebäude aus

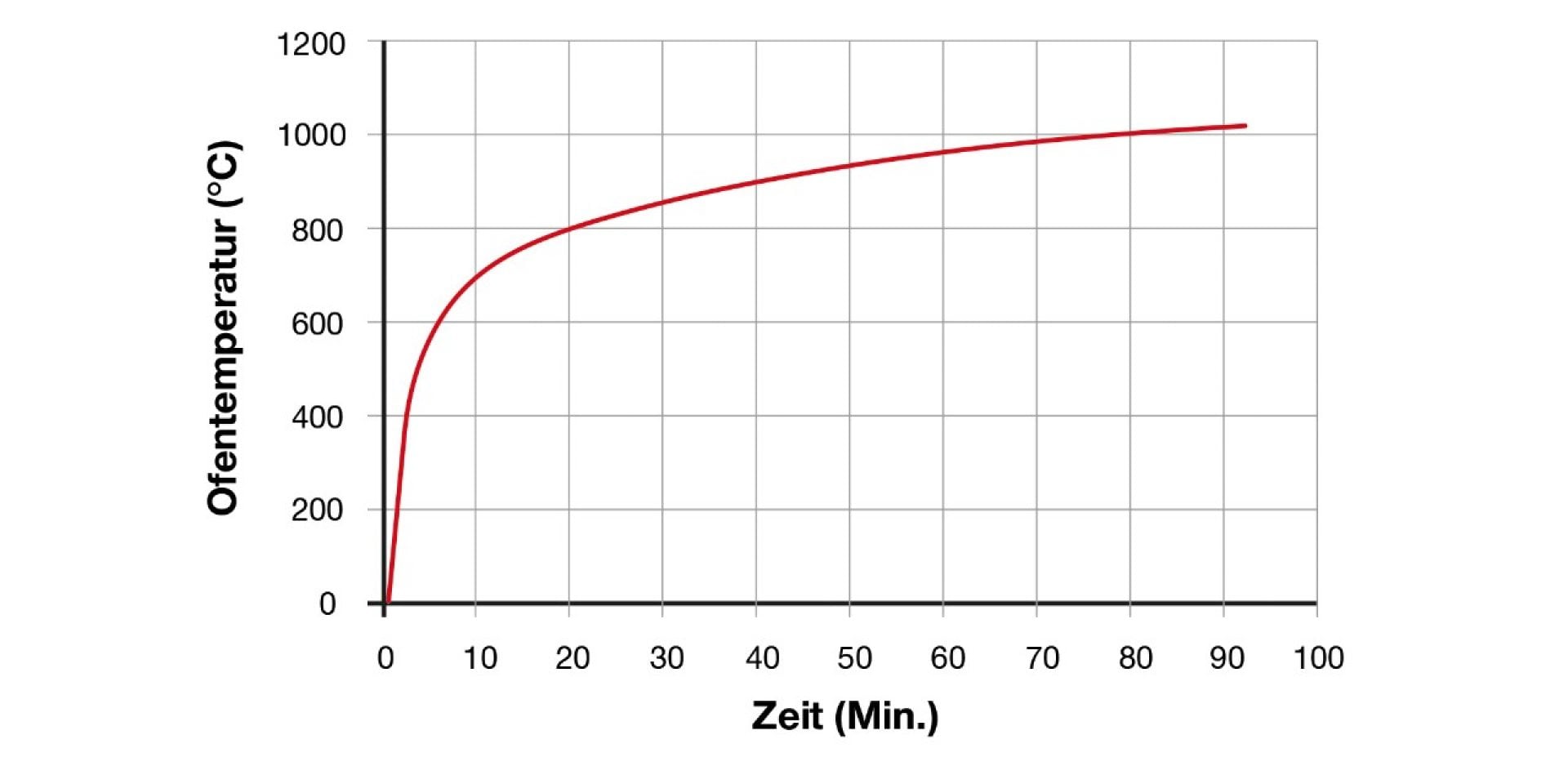

Der in der Einheitstemperaturkurve gezeigte, schnelle Temperaturanstieg führt zu einer unmittelbaren Schwächung der Stahlfestigkeit von modularen Schienensystemen.
Nationale Vorschriften & gesetzliche Anforderungen
Derzeit gehören zwei harmonisierte europäische Normen zu den wichtigsten Quellen für die Auslegung von Lüftungskanälen und Rauchschutz im Brandfall.
- EN 13501, die eine Klassifizierung des Brandverhaltens von Bauprodukten regelt, und
- EN 1366-1:2104, die Feuerwiderstandsprüfungen für Gebäudeinstallationen beschreibt.
Ergänzend zu diesen europaweiten Standards gelten in Deutschland mit der M-LAR und DIN 4102-4 zusätzliche Bestimmungen für:
Fluchtwege
Die von der Fachkommission „Bauaufsicht“ der deutschen Bauministerkonferenz veröffentlichte Richtlinie beschreibt, wie im Brandfall Fluchtwege über ausreichend lange Zeit freigehalten werden können.

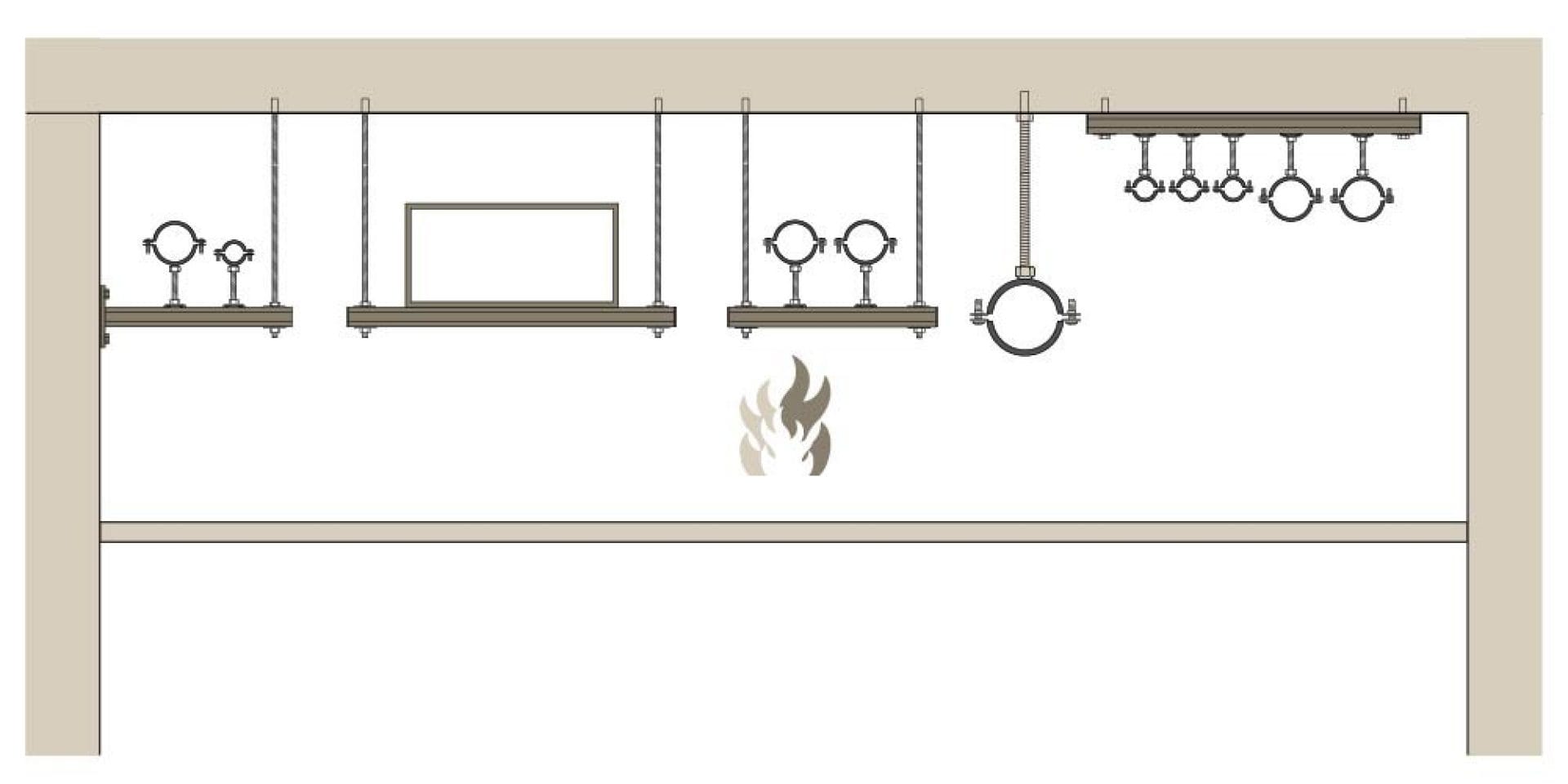

Abgehängte Decken
- Abgehängte Decken müssen sowohl bei Feuer von unten wie auch von oben die erforderliche Feuerbeständigkeit gewährleisten.
- Für Installationen zwischen der Rohdecke und einer abgehängten Decke gelten besondere Anforderungen.
Für Lüftungsanlagen gelten in Deutschland zusätzliche Bestimmungen.
Die Muster-Lüftungsanlagen-Richtlinie - M-LüAR regelt die Ausführung von Lüftungsanlagen ergänzend zu den EU-Vorgaben.
- Abschnitt 5.2.2 bezieht sich auf die Befestigung feuerwiderstandfähigen Lüftungsleitungen.
- Abschnitt 5.2.4 bezieht sich auf Lüftungskanäle über abgehängten Decken, die so befestigt sein müssen, dass sie im Brandfall nicht herabfallen können.
Bemessungsmethoden von modularen Schienensystemen im Brandfall
Warum ist DIN EN 1993-1-2 (EC3-1-2) für Rohrhalterungen ungeeignet?

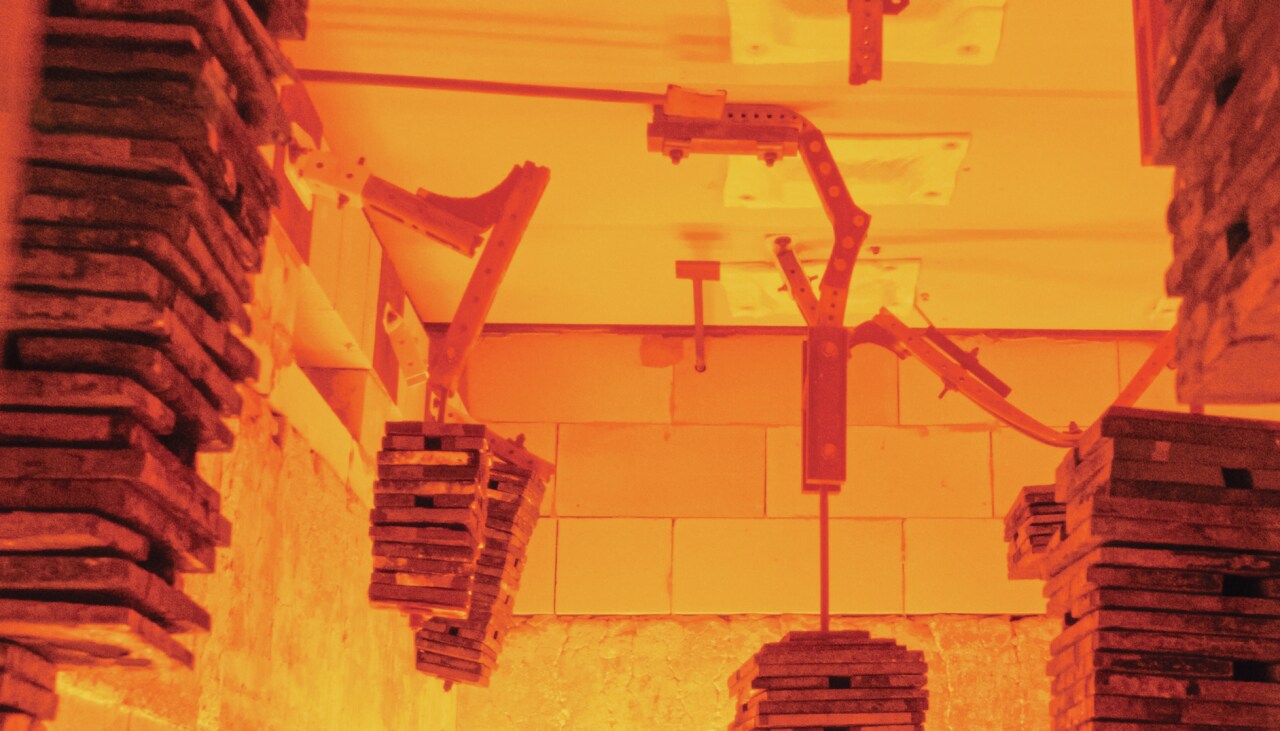

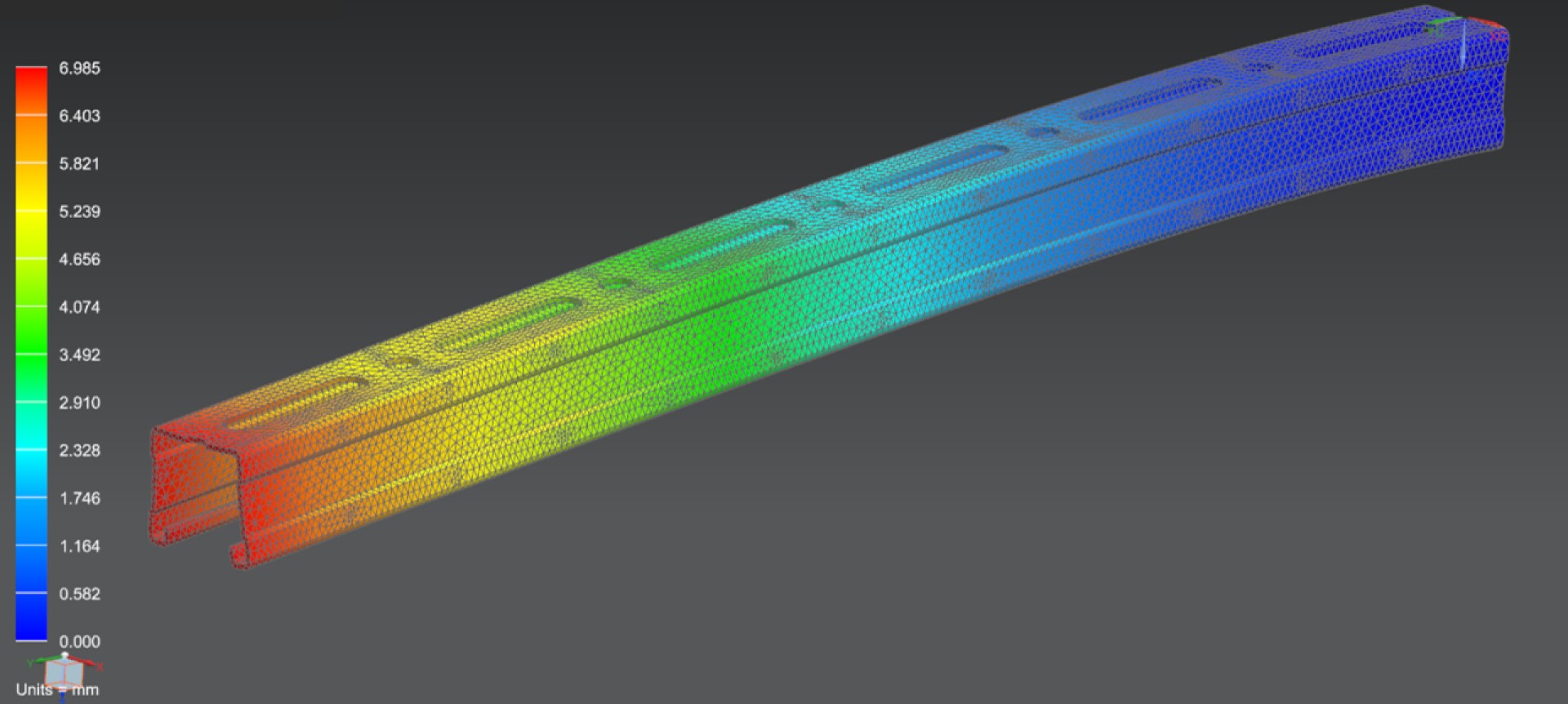

Testergebnisse bestätigen, dass der Eurocode 3 die Verformungen nicht ausreichend berücksichtigt.
Untersuchungen von Herstellern sowie unabhängige wissenschaftliche Forschungsergebnisse zeigen, dass die Bemessung von dünnwandigen modularen Tragsystemen nach DIN EN 1993-1-2 (EC3-1-2) nicht sicher ist.
MFPA Leipzig bestätigt, das die Verformungsermittlung gemäß EC3 im Brandfall auf der unsicheren Seite liegt.
ETA – Europäisch Technische Bewertung
Mit Hilti Installationssystemen erhalten Sie wirtschaftliche und flexible Lösungen, die nach den Vorgaben neuester Erkenntnisse getestet und bewertet wurden.
Hilti ETA's auf der Grundlage des Europäischen Bewertungsdokumentes EAD 280016-00-0602 (Produkte für Installationssysteme für technische Gebäudeausstattung wie Rohre, Kanäle, Leitungen und Kabel) können künftig als brandschutztechnischer Nachweis herangezogen werden.
Wählen Sie aus einer breiten Palette von Produkten mit ETA, um den neuesten Stand der Technik zu erfüllen. Mit diesen Produkten und Anwendungen ermöglichen sie bereits mit Ihrer Planung eine sichere Evakuierung, ungehinderten Zugang für Feuerwehrleute und den Schutz wertvoller Güter.
Relevante Anwendungen

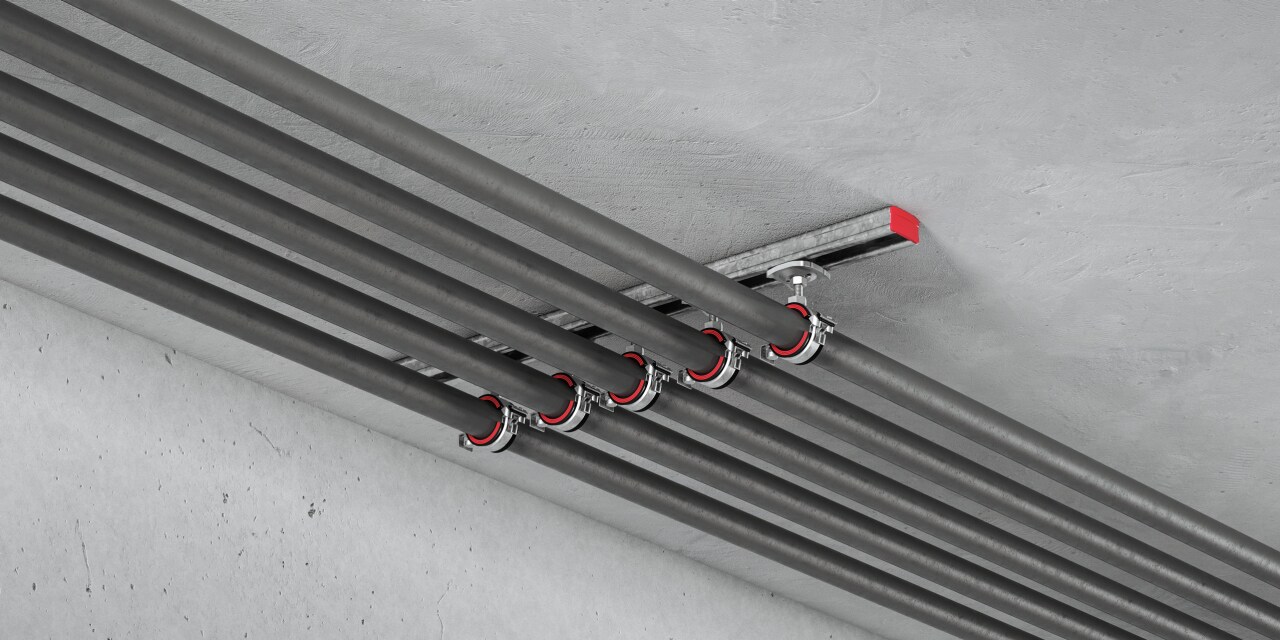

Schiene direkt an der Decke

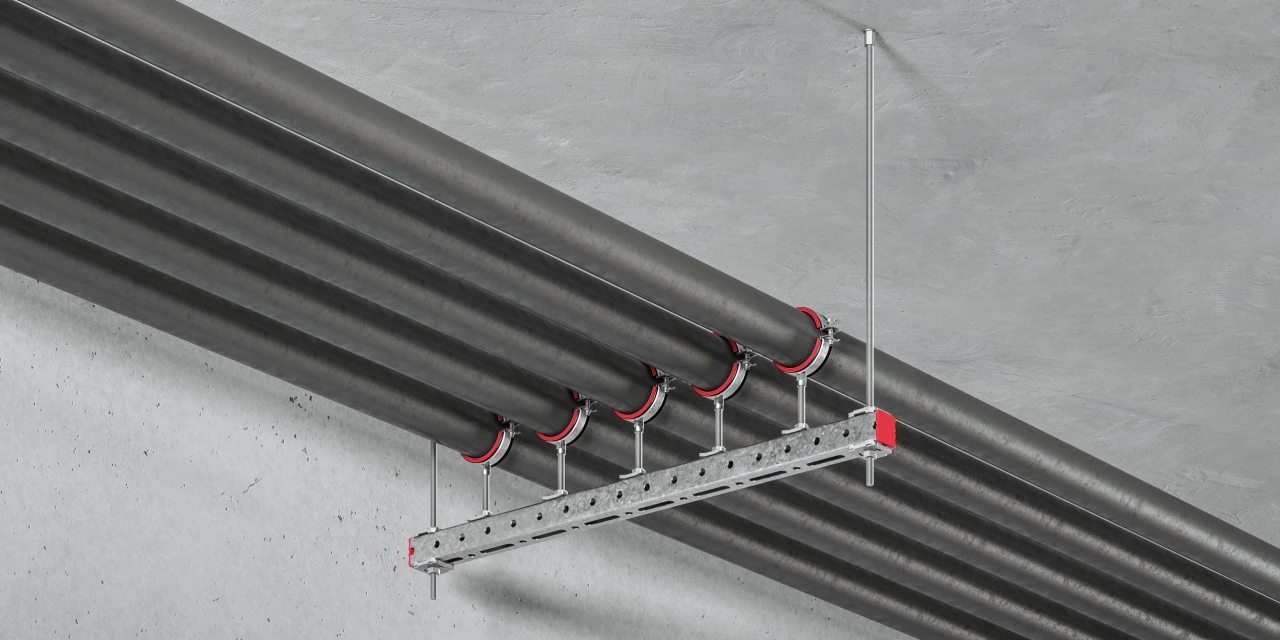

Trapezkonstruktion

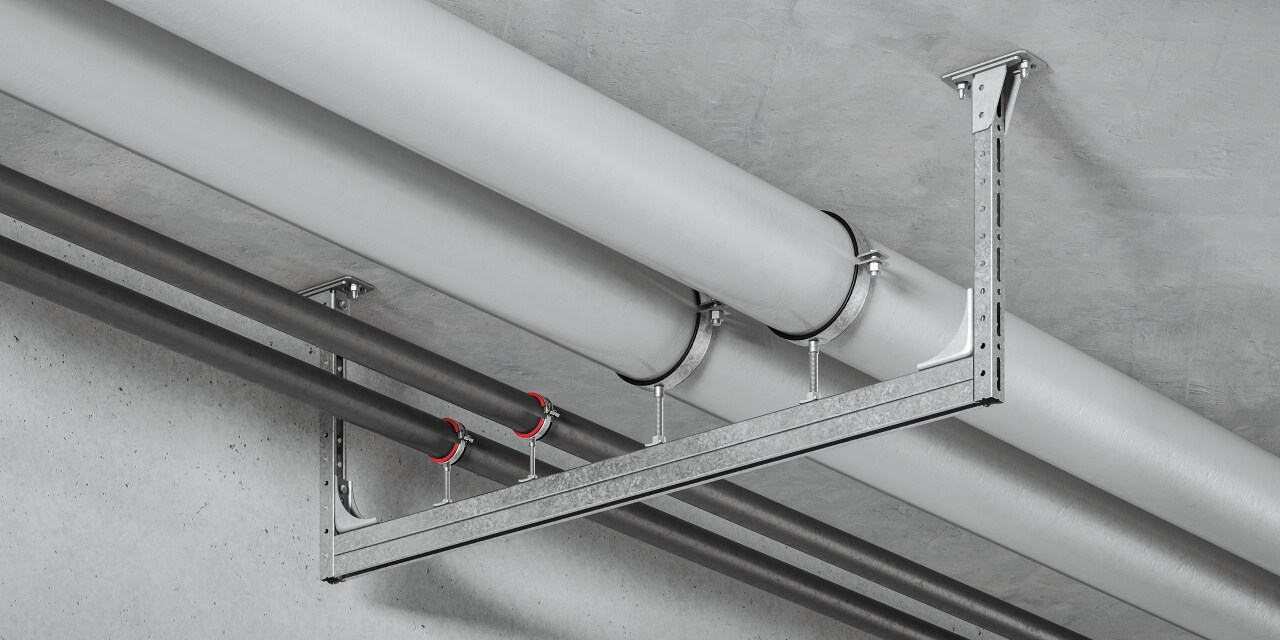

U-Joch

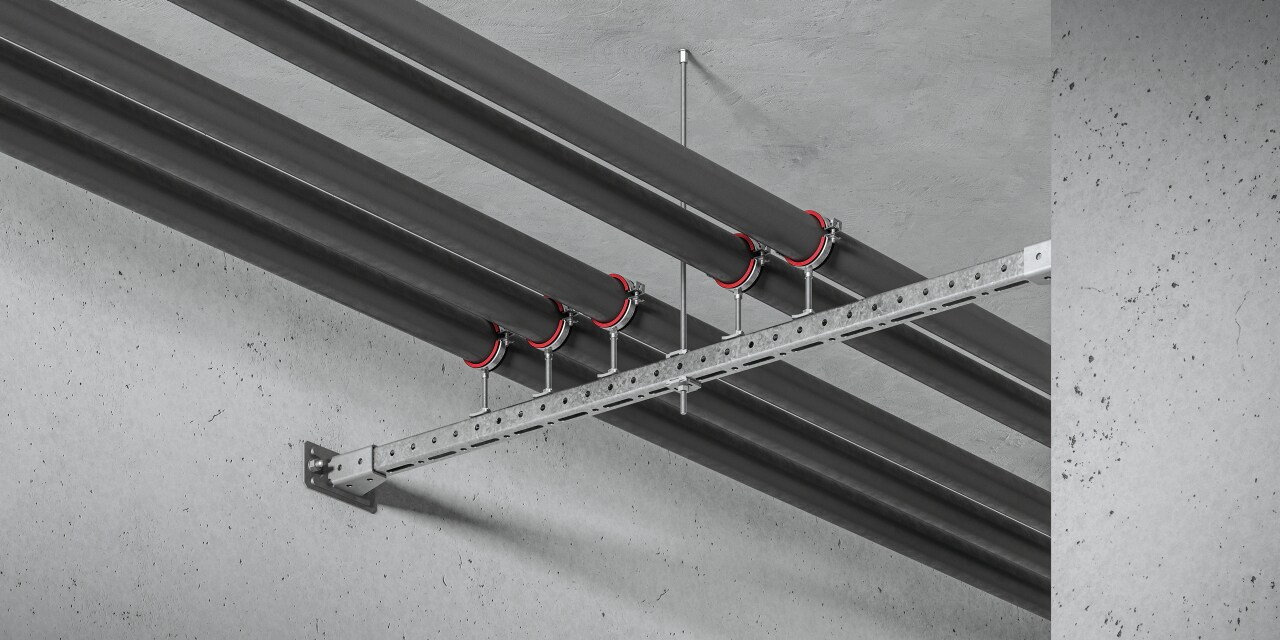

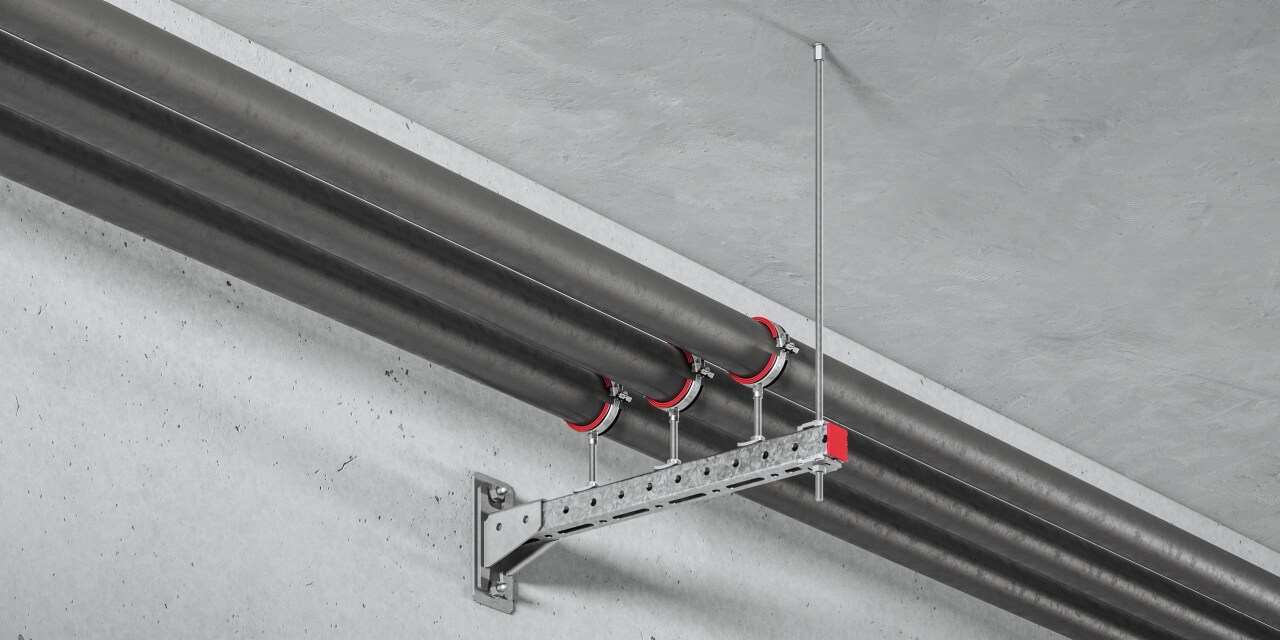

Abgehängte Konsole
Multi-Layer trapeze
