Fixations pour câbles et tuyauterie
Réglementations générales et performances requises
Les supports pour câbles et conduits de câbles sont le plus souvent fixés au revêtement du tunnel. Ces systèmes sont également utilisés dans les locaux techniques, les stations d'épuration ou de traitement de l'air et les galeries de sécurité.
Le matériau des systèmes de fixation varie en fonction de l'environnement dans lequel ils sont installés et des performances requises légalement en matière de corrosion. Ils sont disponibles en acier galvanisé, galvanisé à chaud et en acier inoxydable A4.
L'élément d'ancrage optimal pour fixations de câbles et de tuyauterie
HVU TZ + HAS-RTZ ou HAS-HCR-TZ
- ATE-98/0001
- Logiciel de dimensionnement Profis Engineering, documentation incluse
- Courbes de charge incendie : ISO 834 et ZTV-ING
- Tremblements de terre : catégories C1 et C2
- Rapport d'essai pour comportement en cas de choc selon la directive de l'OFPC
- Pose sécurisée à l'aide de la technologie SafeSet d'Hilti
- Démontage de l'élément d'ancrage impossible
- Convient pour les trous percés par percussion ou au diamant ( p. ex. à l'aide des carotteuses au diamant DD-30W et DD EC-1 )
- Matériau A4 et HCR ( 1.4529 ) disponible
- Scellement des trous percés impossible
HVU2+ HAS-U A4
- ATE-16/0515
- Logiciel de dimensionnement Profis Engineering, documentation incluse
- Courbes de charge incendie : ISO 834 et ZTV-ING
- Tremblements de terre : catégorie C1 et C2
- Pose rapide sans système de scellement par injection
- Convient pour les trous percés par percussion ou au diamant ( p. ex. à l'aide des carotteuses au diamant DD-30W et DD EC-1 )
- Matériau A4 et HCR ( 1.4529 ) disponible
HY200-A + HAS-U A4 ou HIT-Z
- ATE-11/0493, ATE-12/0006, ATE-11/0492
- Logiciel de dimensionnement Profis Engineering, documentation incluse
- Courbes de charge incendie : ISO 834 et ZTV-ING
- Tremblements de terre : catégories C1 et C2
- Rapport d'essai pour comportement en cas de choc selon la directive de l'OFPC
- Pose sécurisée à l'aide de la technologie SafeSet d'Hilti
- Démontage de l'élément d'ancrage impossible
- Convient pour les trous percés par percussion ou au diamant ( p. ex. à l'aide des carotteuses au diamant DD-30W et DD EC-1 ), nettoyage automatique des trous forés avec les mèches creuses TE-CD et TE-YD combinées avec le système d'aspiration de poussières Hilti, avec les tiges d'ancrage HIT-Z, le nettoyage des trous forés n'est plus nécessaire
- Matériau A4 et HCR ( 1.4529 ) disponible
- Scellement des trous percés possible
HST3-R
- ATE-98/0001
- Logiciel de dimensionnement Profis Engineering, documentation incluse
- Courbes de charge incendie : ISO 834 et ZTV-ING
- Tremblements de terre : catégories C1 et C2
- Rapport d'essai pour comportement en cas de choc selon la directive de l'OFPC
- Pose rapide à l'aide de l'outil AT
- Pose sécurisée à l'aide de la technologie SafeSet d'Hilti
- Démontage de l'élément d'ancrage impossible
- Convient pour les trous percés par percussion ou au diamant ( p. ex. à l'aide des carotteuses au diamant DD-30W et DD EC-1 )
- Matériau A4 et HCR ( 1.4529 ) disponible
- Scellement des trous percés impossible
HUS2-H
- ATE-08/0307
- Logiciel de dimensionnement Profis Engineering, documentation incluse
- Courbe de charge incendie : ISO 834 et ZTV-ING
- Évaluation technique pour comportement à la fatigue impossible selon les données techniques
- Tremblements de terre : catégorie C1
- Comportement en cas de choc non testé
- Pose rapide avec la visseuse à percussion Hilti
- Démontage du revêtement mural possible
- Démontage de l'élément d'ancrage impossible
- Convient pour les trous percés par percussion ou au diamant ( p. ex. à l'aide des carotteuses au diamant DD-30W et DD EC-1 )
- Matériau A4 disponible
- Scellement des trous percés impossible
Systèmes d'installation
Systèmes d'installation MQ
- Logiciel de dimensionnement Profis Installation, documentation incluse
- Dimensionnement en cas de choc ou d'incendie possible avec évaluation d'ingénierie par Hilti
- Sismologie : évaluation d'ingénierie par Hilti possible
- Réutilisation
- Disponible en variante galvanisée, galvanisée à chaud, ainsi que A2 / A4
- Idéal pour les galeries de sécurité, locaux techniques et centrales.
- Points fixes et points coulissants disponibles pour contrôler la déformation des conduites Flexibilité lors du montage et de la planification
- Préfabrication possible
- Aucun soudage
Systèmes d'installation MI
- Marquage CE selon EN 1090 jusqu'à EXC2
- Logiciel de dimensionnement Profis Installation, documentation incluse
- Sismologie : évaluation d'ingénierie par Hilti possible
- Dimensionnement en cas de choc ou d'incendie possible avec évaluation d'ingénierie par Hilti
- Réutilisation
- Galvanisé à chaud EN ISO 1461
- Charges élevées
- Flexibilité lors du montage et de la planification
- Préfabrication possible
- Aucun soudage
Perçage
DD 30-W
Carotteuse au diamant pour carottages manuels pour chevilles pour charges lourdes et fers d'armature.

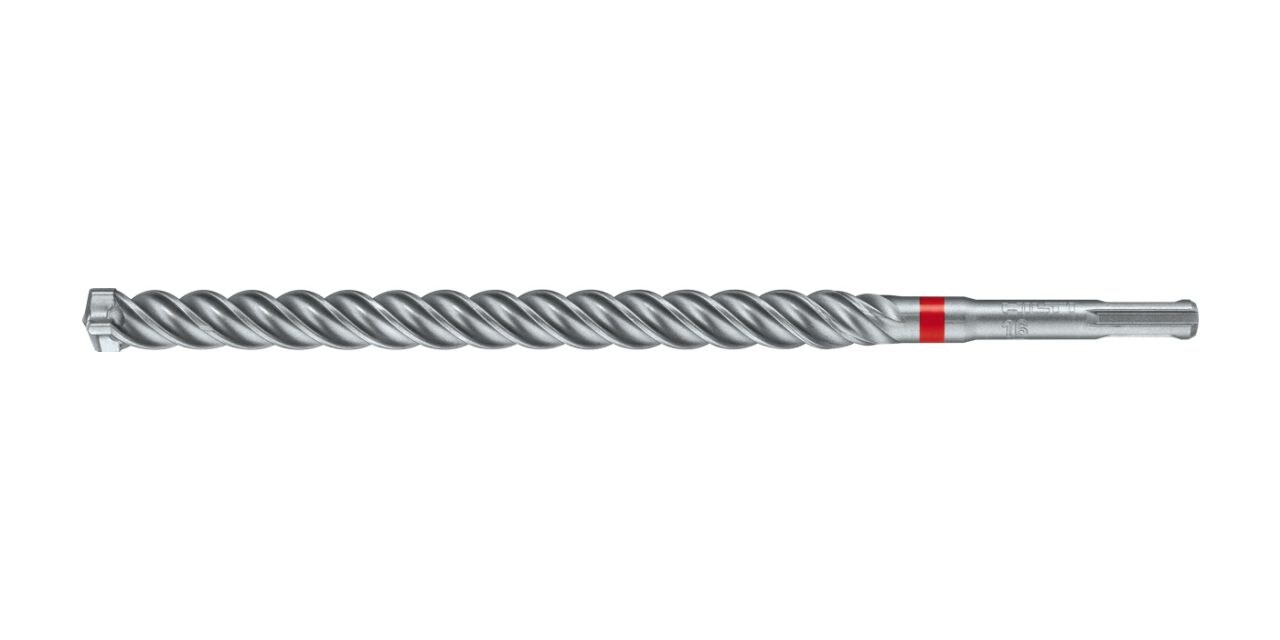

TE-CD ( SDS PLUS )
Mèche de forage d'une classe de puissance supérieure pour un perçage pratiquement sans poussière.
Nettoyage des perçages
ASPIRATEUR DE CONSTRUCTION HUMIDE/SEC VC 40M-X
Aspirateur universel avec nettoyage automatique du filtre, pour aspiration de poussières et occasionnellement de liquides.
HIT-DL 14-55 + HIT-RB 14-55
Pompe à souffler et brosse de nettoyage.
HDE 500-A22 + HIT-VL 11 + HIT-SZ 14-55
Appareil d'injection sans fil ( 22 V ) avec prolongateur et embout pour injection.
Consulter le produit HDE 500-A22
Pose des chevilles
SI-AT-A22
Module à couple adaptatif pour SIW 6AT-A22, pour ancrage et vissage conformes aux homologations.
