Fixation de caténaires
Réglementations générales et performances requises
On utilise des lignes aériennes de contact ( caténaires ) afin de transporter l'énergie électrique pour les tramways ou trains. La console pour la caténaire est fixée au plafond du tunnel tous les 30 mètres. Elle requiert souvent une isolation particulière afin d'empêcher la corrosion due au courant de fuite. Le matériau support peut être un mélange de béton, de béton projeté et de pierre naturelle. Du fait de la courbure du tunnel, il faut habituellement recourir à une installation déportée.
L'élément d'ancrage optimal pour fixations de caténaires
HST3-R
- ATE-98/0001
- Logiciel de dimensionnement Profis Engineering, documentation incluse
- Courbes de charge incendie : ISO 834 et ZTV-ING
- Évaluation technique pour comportement à la fatigue possible selon les données techniques
- Tremblements de terre : catégories C1 et C2
- Rapport d'essai pour comportement en cas de choc selon la directive de l'OFPC
- Pose rapide à l'aide de l'outil AT
- Pose sécurisée à l'aide de la technologie SafeSet d'Hilti
- Démontage du revêtement mural possible
- Démontage de l'élément d'ancrage impossible
- Convient pour les trous percés par percussion ou au diamant (p. ex. à l'aide des carotteuses au diamant DD-30W et DD EC-1 )
- Matériau A4 et HCR disponible
- Scellement des trous percés impossible
HVU-TZ + HAS-TZ + rondelle de remplissage
- ATE-03/0032
- Logiciel de dimensionnement Profis Engineering, documentation incluse
- Courbe de charge incendie : ISO 834 et ZTV-ING ABZ/abG pour comportement à la fatigue
- Tremblements de terre : catégorie C1
- Rapport d'essai pour comportement en cas de choc selon la directive de l'OFPC
- Pose sécurisée à l'aide de la technologie SafeSet d'Hilti
- Capsules chimiques souples, solides et résistantes en conditions de chantier, soit aucun risque de casse comme pour les capsules de verre, temps de durcissement moyen par 20 °C : 30 min
- Démontage du revêtement mural possible
- Démontage de l'élément d'ancrage impossible
- Convient pour les trous percés par percussion
- Matériau A4 et HCR disponible
- Scellement des trous percés possible
HSL-3-R
- ATE-02/0042
Logiciel de dimensionnement Profis Engineering, documentation incluse - Courbe de charge incendie : ISO 834
- Évaluation technique pour comportement à la fatigue possible selon les données techniques
- Tremblements de terre : catégories C1 et C2
- Rapport d'essai pour comportement en cas de choc selon la directive de l'OFPC
- L'élément compressible évite que l'ancrage ne se tourne dans le trou et assure ainsi le serrage sécurisé du composant fixé
- Démontage du revêtement mural possible avec HSL-3G-R
- Démontage de l'élément d'ancrage possible uniquement avec M20
- Convient pour les trous percés par percussion ou au diamant ( p. ex. à l'aide des carotteuses au diamant DD-30W et DD EC-1 )
- Matériau A4 disponible
- Scellement des trous percés impossible
Perçage

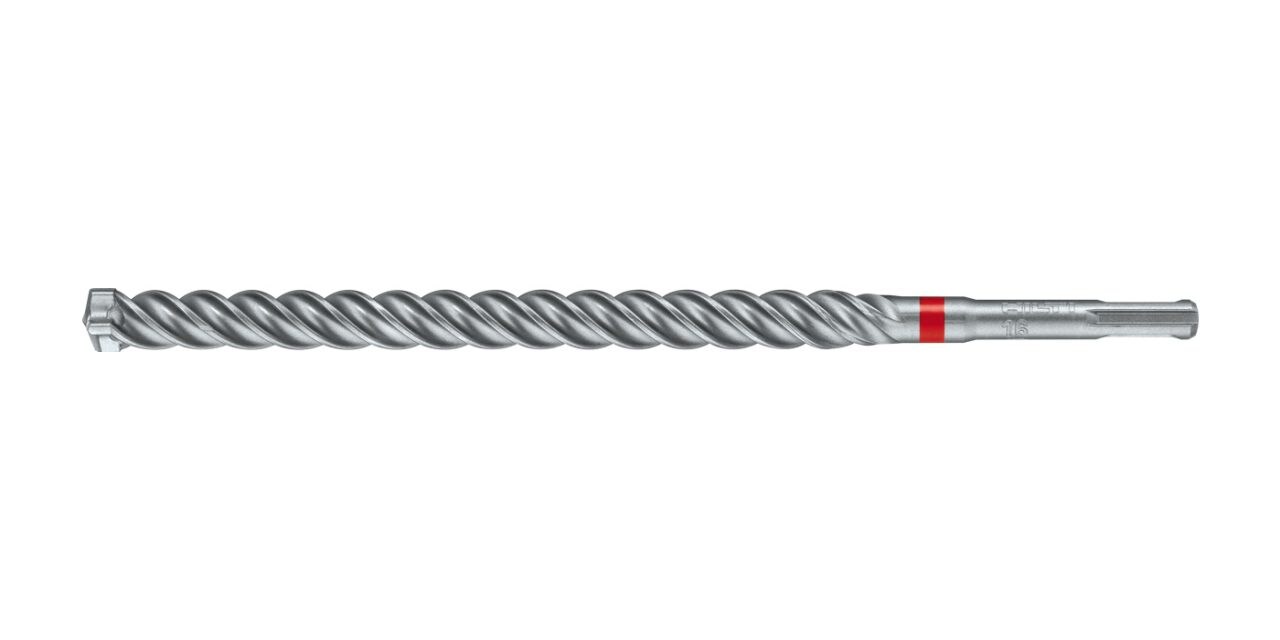

TE-CD ( SDS PLUS )
Mèche de forage d'une classe de puissance supérieure pour un perçage pratiquement sans poussière.
Nettoyage des perçages
VC 40M-X
Aspirateur universel avec nettoyage automatique du filtre, pour aspiration de poussières et occasionnellement de liquides.

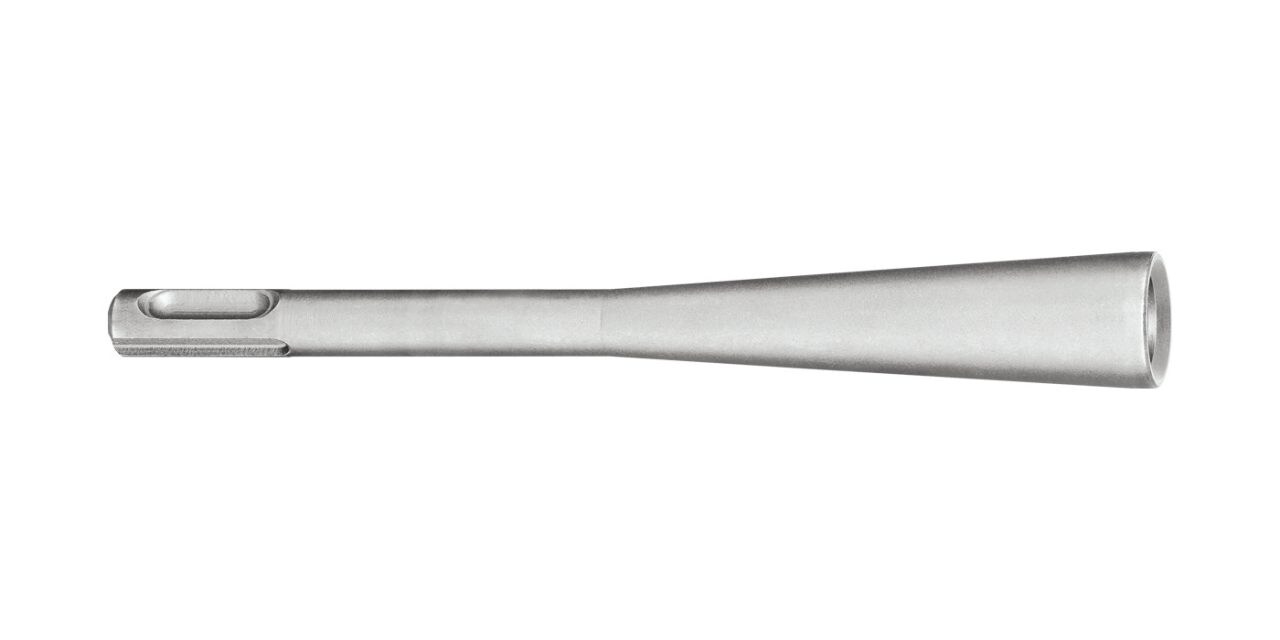

Pose des chevilles
SI-AT-A22
Module à couple adaptatif pour SIW 6AT-A22, pour ancrage et vissage conformes aux homologations.
