LA NORME EN1992-4 EXIGE UNE PLAQUE D'ANCRAGE RIGIDE EN FLEXION ...

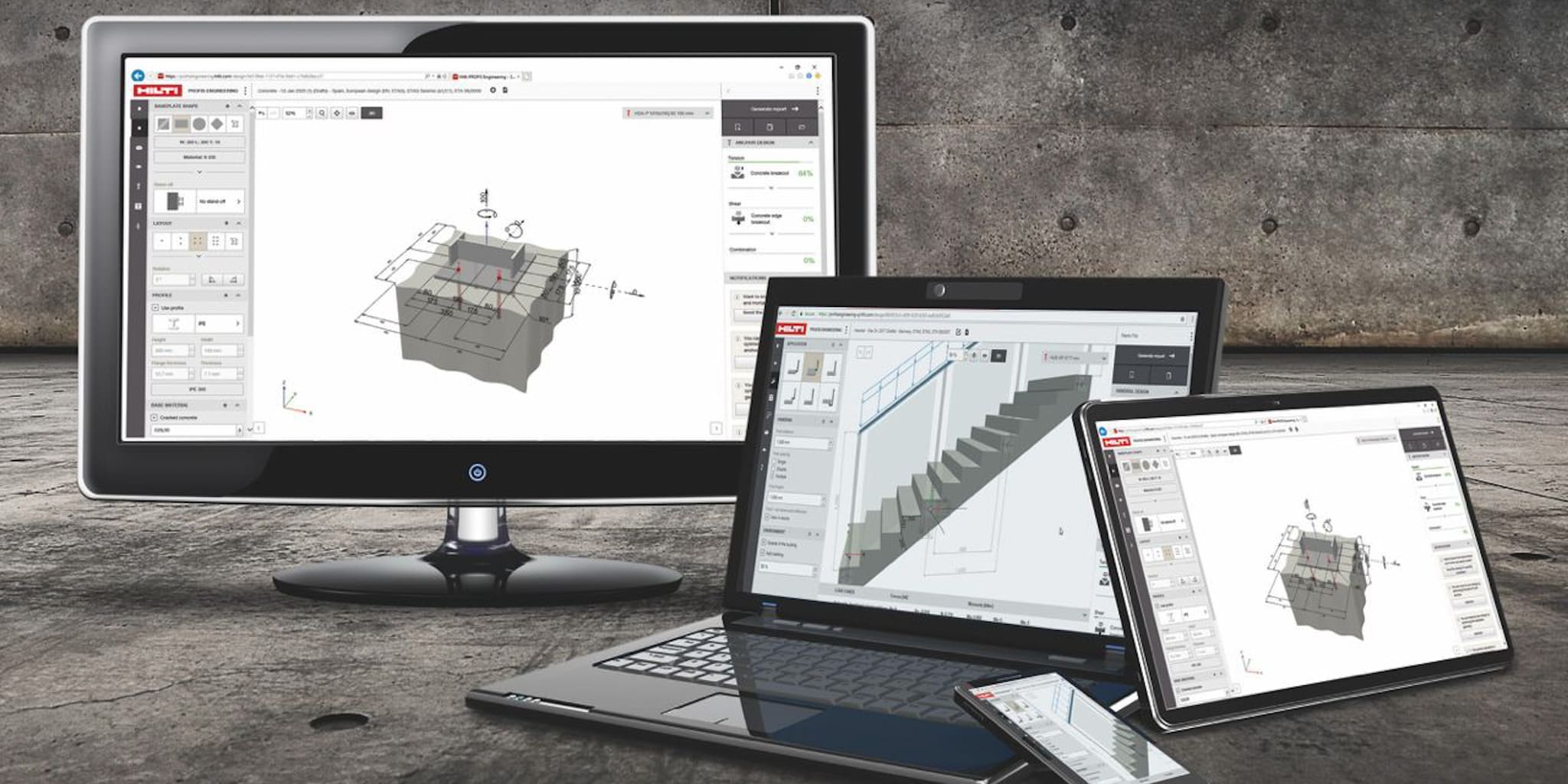

Vérifiez la rigidité à la flexion de la plaque d'ancrage maintenant aussi avec la version standard gratuite de PROFIS Enginee
QUE DIT LA NORME EN 1992-4 6.2.1 SUR LA RIGIDITÉ DE LA PLAQUE D'ANCRAGE?
EN QUOI LE CONTRÔLE DE LA RIGIDITÉ EN FLEXION DE LA PLAQUE D'ANCRAGE EST-IL IMPORTANT?
Effets de soutien près des bords
La déformation de la plaque crée des charges de compression supplémentaires, généralement près des bords de la plaque, qui doivent être équilibrées par les ancrages.
Redistribution des charges dans le groupe d'ancrage
En raison de la déformation de la plaque, les ancrages les plus proches du profil sont plus chargés que ceux qui sont plus éloignés du profil.
Réduction du bras de levier intérieur
La déformation de la plaque entraîne une réduction du bras de levier intérieur. Si le moment reste constant, cela conduit à des charges plus élevées sur les ancrages.
Déplacement dû aux plaques d'ancrage flexibles
Les plaques d'ancrage non rigides ont tendance à présenter des déformations plus importantes. Dans une poutre en porte-à-faux, une plaque de base d'ancrage non rigide peut provoquer un déplacement lorsque la plaque d'ancrage tourne. En tant qu'ingénieur, vous devez en tenir compte lorsque vous évaluez le GZG, en particulier pour les applications en porte-à-faux et autoportantes.
